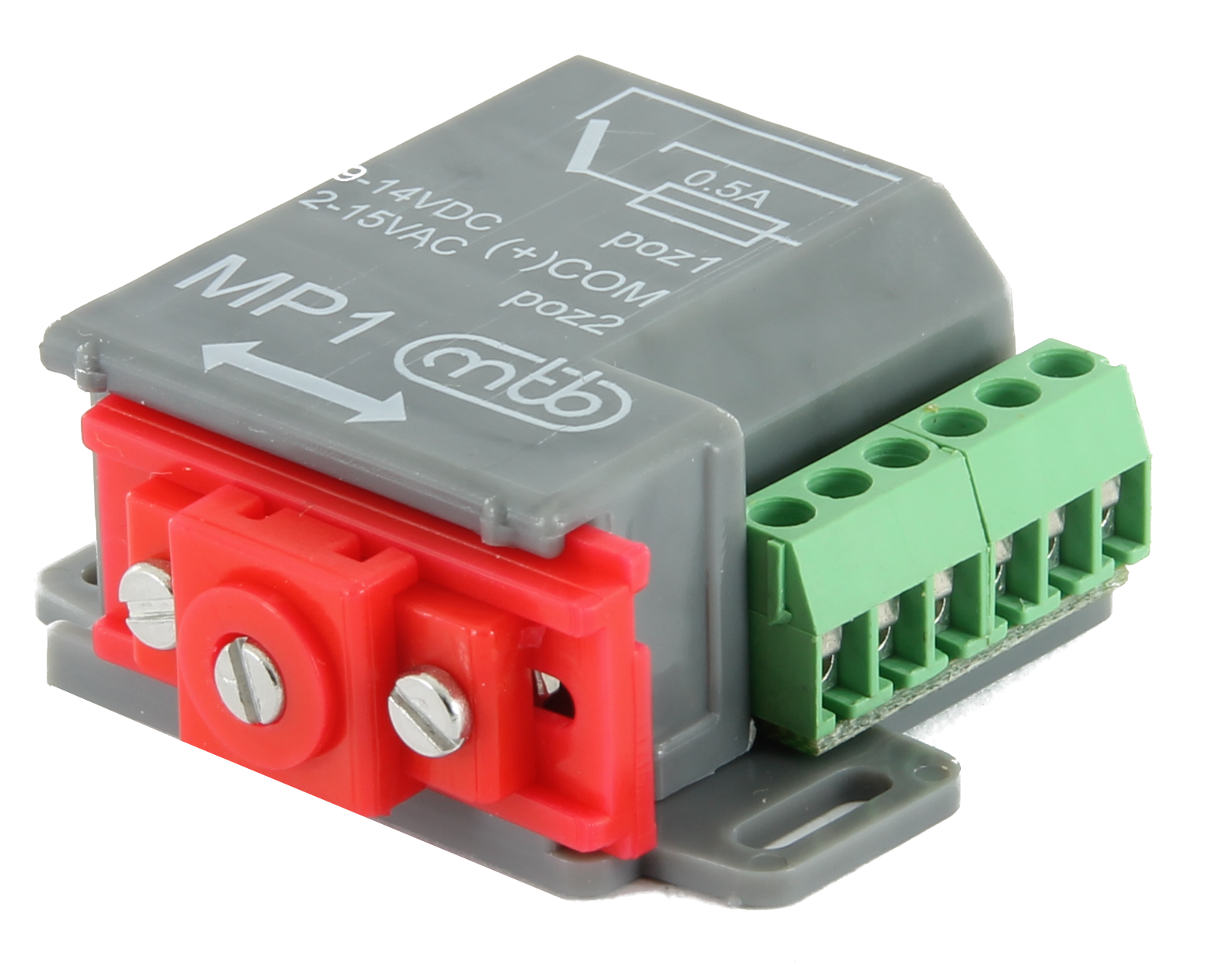

MP1

Motorický přestavník MP1. Kompletní info na stránkách výrobce ZDE

Motorické přestavníky pro modelovou železnici

• Motorické přestavníky s tichým a pomalým chodem
• Miniaturní rozměry
• Vestavěn motorek s planetovou převodovkou
• Univerzální zapojení jako elektromagnetický nebo motorický přestavník
• Možnost nastavení stupňů zdvihu
• Integrované přepínací kontakty
• Pohodlná instalace
• Snadné nastaveni základní pozice táhla

Přestavníky slouží pro elektrické ovládání dvoupolohových mechanismů v modelech, typicky výhybky či mechanická návěstidla a závory.
Zdvih se nastavuje v několika stupních, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.

Napájení je stejnosměrné i střídavé v rozsahu 9–16 V, odběr cca 150 mA pri chodu. Mechanismus je vybaven koncovými spínači
polohy, tj. ovladací napájení muže být připojeno trvale, po dojezdu do příslušné polohy se odběr proudu a pohyb samočinně odpojí.

• Miniaturní rozměry 28×40 mm (š×d)
• Přímá náhrada elektromagnetických přestavníků s třívodičovým zapojením
• Snadné nastaveni základní pozice táhla

Zdvih se nastavuje ve třech stupních 3, 6 a 9 mm, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.

Mechanismus je vybaven koncovými spínači polohy, tj ovladací napájení může být připojeno trvale, po dojezdu do příslušné polohy se odběr proudu a pohyb samočinně odpojí. Pro pomocné účely je vybaven přepínacím kontaktem 1A, s ochranou tepelnou pojistkou 0.5A (ochrana zkratu na srdcovce výhybek).

Zapojení přestavníku

Při použžití DC napájení připojit na svorku COM + polaritu. Po dokončení pohybu na pozici 1 se sepne kontakt F1, (ekvivalentnì pozice 2 resp F2).
